Ленточнопильный станок IMET BS 350 SHI
Полуавтоматический ленточнопильный станок с гидравлическим приводом IMET BS 350 SHI подходит для резки металлических профилей и цельных заготовок под углом от 60 градусов влево и до 45 градусов вправо.

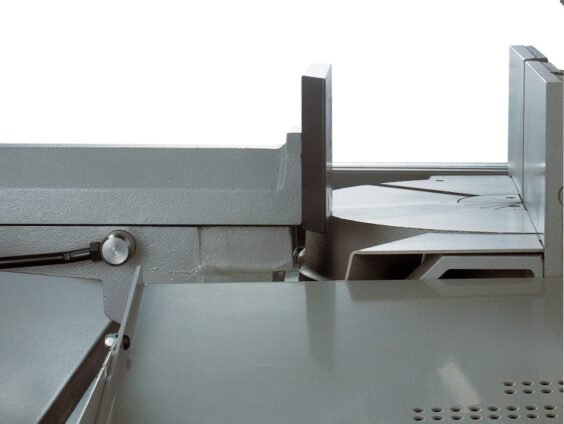

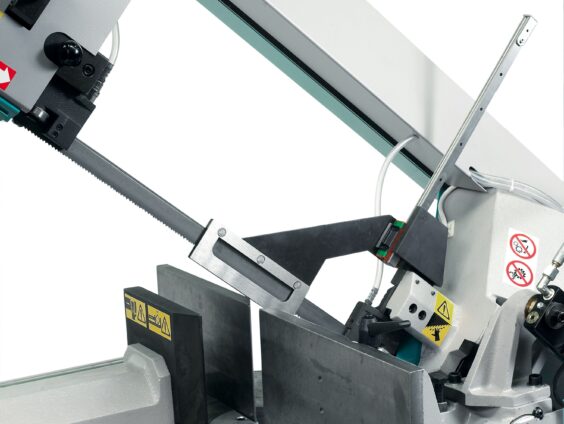

Сварная стальная рама с трубчатыми сечениями. Натяжение ленты 2300 Кг/см2. Быстрая установка рабочего стола — вращающегося на шариках — в нужное положение достигается автоматическими остановками на углах 60, 45, 0 и 45 градусов. Регулируемые конические роликовые подшипники установлены на оси шарниров. Шкивы ленты диаметром 360 мм, зубчатый редуктор в масляной ванне. Прокладки из твердого металла в направляющих ленты и ведущих подшипниках. Новая передняя позиция устройства натяжения ленточного лезвия, новое механическое устройство для автоматического нахождения точки начала резки.
|
     |
| Загрузочный/разгрузочный роликовый стол с микрометрической регулировкой высоты, двумя модульными блоками с 7 роликами каждый. С помощью подходящего соединительного блока его можно соединить с описанными выше станками. Его также можно использовать с другими отрезными станками, если обеспечить правильные боковые соединения (мы их не поставляем). |  |
| Разгрузочный роликовый стол с ручной измерительной системой. Измерительный стержень и упор для установки длины. Предназначен для правой стороны станков. Микрометрическая регулировка высоты, двумя модульными блоками с 7 роликами каждый. С помощью подходящего соединительного блока его можно соединить с описанными выше станками. Его также можно использовать с другими отрезными станками, если обеспечить правильные боковые соединения (мы их не поставляем). |  |
| Цифровая измерительная система с ручным позиционированием упора для установки длины с помощью ручного колесика. Предназначена для использования на разгрузочной правой стороне. Пневматическая блокировка упора на выбранной длине. Упор двигается назад, чтобы дать заменить отрезанный кусок* или/и вверх, чтобы дать продвинуть болванку вперед. Датчик положения с энкодером. Разрешение 0, 1 мм. Ножки регулируются микрометрически. Однофазное питание 230 В, 50 Гц. Другие напряжения — по запросу. |  |
| Эти роликовые столы сделаны из 3-метровых блоков, оснащенных десятью гальванизированными роликами, способными нести нагрузку 500 кг каждый. Сделаны таким образом, чтобы удерживать охлаждающую жидкость, которая может быть на отрезанном материале, а также не позволять падать мелким частям. Они оборудованы соединительными элементами, основаниями с регулирующими винтами и отверстиями, позволяющими зафиксировать их на полу. |  |
| Характеристика | |
| Угол поворота пилы (- влево / + вправо), град. | от 60° влево до 45° вправо |
| Наибольший диаметр отрезаемой заготовки круглой формы (при угле реза 0 град.), мм. | 305 |
| Наибольшая длина стороны заготовки квадратной формы (при угле реза 0 град.), мм. | 250 |
| Наибольший размер отрезаемой заготовки прямоугольного сечения (при угле реза 0 град.), мм. | 350 х 200 |
| Скорость пилы, м/мин | 37 / 74 |
| Размер пилы, мм. | 3380 х 27 х 0,9 |
| Мощность привода главного движения, кВт | 1,5 / 1,8 |
| Номинальное напряжение питания, В | 380 |
| Масса IMET BS 350 SHI , кг. | 649 |
