Автоматический трубогиб PBNC-90

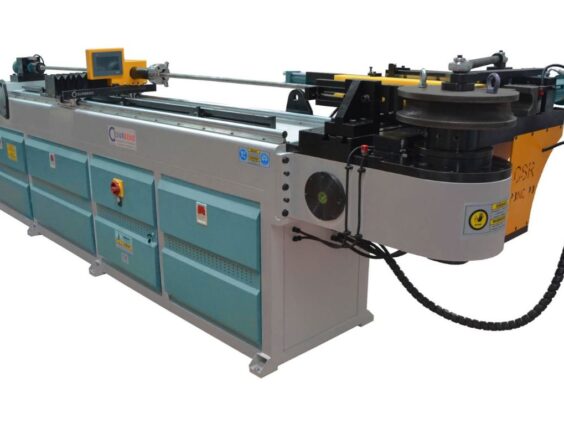

Автоматический трубогиб Cesurbend PBNC-90

Дорновой трубогибочный станок с NC контроллером является универсальным оборудованием для гибки труб круглого, квадратного и прямоугольного сечений. Такое оборудование подходит не только для работы на промышленных предприятиях со средним и большим объемом производства, но и для небольших цехов и мастерских, в чьи задачи входит производство качественных продуктов. Полуавтоматический режим работы с управлением станка на контроллере подразумевает, что от оператора требуется только установить заготовку и настроить параметры гибки, сам процесс гибки и управление прижимами трубы происходит по одной команде оператора. Изгибы в пространстве или определенная последовательность контролируется оператором и задается в ручном режиме.

Cesurbend PBNC90 v2





    • Гидравлический прижим заготовки
    • Гидравлическая поддержка заготовки (пресс-сопровождение)
    • Гидравлическая подача дорна
    • Управление станком для удобство может осуществляться педалью
    • 4-х позиционный упор для труб
    • Цветной 10 дюймовый сенсорный дисплей
    • Отображение на экране симуляции гиба заготовки и ее последовательность
    • Память позволяет хранить до 100 программ гибки
    • До 16 разных углов изгиба в одной программе
    • Установка рабочих параметров в автоматическом и ручном режимах
    • Автоматическое возвращение инструмента в исходное положение после гибки
    • Высокая точность гибки достигается за счет чувствительной и выверенной работы двигателя
    • Погрешность не превышает 0,1 мм по подаче заготовки и 0,1° по углу гиба
    • Полка для сменной оснастки станка
    • Система тревоги для аварийных ситуаций
    Технические характеристик
    МодельPBNC-90
    Максимальный диаметр, мм90
    Максимальная толщина стенки, мм4
    Максимальный радиус гиба, мм250
    Максимальный угол(°)190
    Скорость гибки, об/мин3-6
    Мощность двигателя (гидравлика), кВт5.5
    Мощность двигателя (гибка), кВт15
    Масса, кг2650
    Габаритные размеры (ДхШхВ), мм4700 х 1300 х 1250
