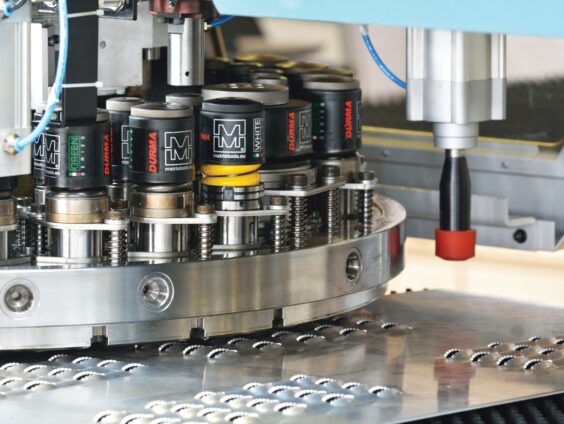

Координатно-Пробивной Пресс Электрический TP-Servo
Энергоэффективный, не требуется гидравлическое масло, экологичный, Сервопривод Пробивки.
В серии TP Servo используется линейный двигатель с двумя сервоприводами (без гидравлического источника питания и охладителя).

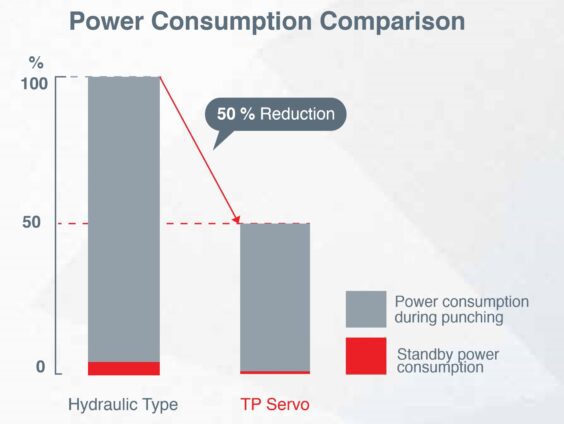

Потребление электроэнергии составляет менее половины чем у сопоставимых гидравлических машин.
TP Servo предлагает значительно более высокую скорость пробивки, чем механические турели.
Компактный дизайн позволяет максимально использовать полезную площадь.
Координатно-пробивной пресс TP Servo оснащен широким набором стандартных функций,
которые помогают производить детали быстрее, проще и экономичнее.
Загрузочная и Разгрузочная Система
TP CELL эффективно автоматизирует загрузку сырья и выгрузку готовых компонентов вместе со скелетом.
TP CELL позволяет смешивать автоматические и ручные операции по мере необходимости с точки зрения производства.
Система Измерения Толщины Листа
Чтобы избежать многократной обработки листового металла, применяется система точного измерения толщины листа.
Система Разделения Листов
Эффективная система разделения листов для отделения листов друг от друга.
Система Загрузки Листов
Система загрузки обеспечивает надежную работу и, следовательно, обеспечивает точность при толщине листа 0,5-6 мм при загрузке листового металла.
Система Разгрузки Листов
Листы укладываются вместе в одинаковом положении благодаря чему, обеспечивается
простая переноска отработанных листов.
Педаль управления
CAD-CAM Программное обеспечение и Активатор(Ключ)
Панель управления, Siemens Sinumerik 840 D SL Windows 7
Функция удаленной диагностики
Программирование на панели управления
Автоматическое позиционирование зажимов
Датчики положения листа на зажимах Ethernet подключение по сети
Автоматическая смазка инструмента

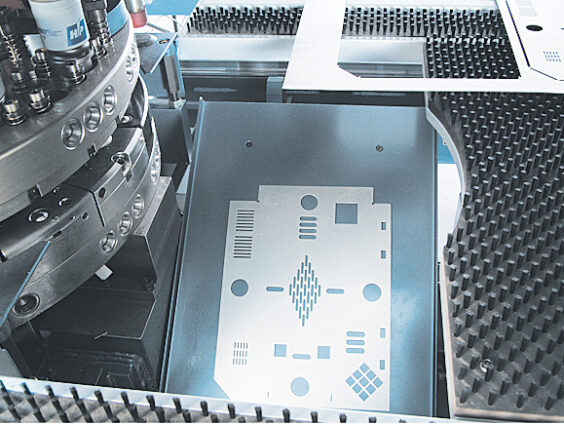

UPS порт на панели управления Подвижный ящик для отходов
Щеточный стол
Охладитель масла
USB Порт
Перехват по оси Х
Центрирующий инструмент для индексных станций (C+B Станции) — (для TP6, TP9)
Центрирующий инструмент для индексных станций (D Станции) —
(для TP63, TPL63, TP93, TPL93, TP123, TP Servo, TPL Servo)
Ручная раскладка заготовок на листе Световые барьеры по нормам CE
Дополнительные зажимы Стол (щетки и шарики)
Инструмент, Держатели инструмента
CAD-CAM ПО Второй активатор (ключ)
ПО для Автонестинга, Роликовой отрезки и нарезки резьбы
Датчик оповещения о деформации листа
Кожух турели для перфорированного листа
Вакуумное удаление отходов
Рабочий лоток
Автоматическая смазка станка
Кондиционер для электрического шкафа
Система загрузки — разгрузки подготовка
Система загрузки — разгрузки
Дополнительный стол
Специальный стол
Трансформатор
UPS Блок бесперебойного питания ( 30кВА — 10 мин )
Дополнительный центрирующий инструменn
| Tехнические Характеристики | |||||||
| TP Серия | Единица измерения |
TP 9 | TP 93 | TP 123 | TPL 93 | TP 123 SERVO | TPL 93 SERVO |
| Максимальный тоннаж | тонн | 20** | 20** | 30** | 30** | 20** | 20** |
| Тип рамы | ˗ | O Рама | O Рама | O Рама | O Рама | O Рама | O Рама |
| X ось зона обработки | мм | 2000+ R | 2500+ R | 2500+ R | 3000+ R | 2500+ R | 3000+ R |
| Y ось зона обработки | мм | 1250 | 1250 | 1250 | 1500 | 1250 | 1500 |
| Диапазон автоматической репозиции * | мм | 10000* | 10000* | 10000* | 10000* | 10000* | 10000* |
| Скорость Y ось | м/мин | 70 | 75 | 80 | 60 | 80 | 60 |
| Скорость X ось | м/мин | 90 | 100 | 116 | 70 | 116 | 70 |
| Диагональная скорость Y + X | м/мин | 114 | 125 | 140 | 120 | 140 | 92 |
| Макс. Кол-во ударов (1 мм шаг, мм толщина) | 1/мин | 1100 | 1100 | 1200 | 1200 | 535 | 535 |
| Макс. Кол-во ударов (25 мм шаг, мм толщина) | 1/мин | 375 | 375 | 425 | 325 | 325 | 325 |
| Макс. Кол-во ударов: Маркировка | 1/мин | 2800 | 2800 | 3200 | 2800 | 820 | 820 |
| Ход главного цилиндра | мм | 40 | 40 | 40 | 40 | 40 | 40 |
| Максимальный ход пробивки | мм | 25 | 25 | 25 | 25 | 25 | 25 |
| Макс. толщина высечки (Фикс. Станция) | Сталь Нержавейка |
6 | 6 | 6 | 6 | 6 | 6 |
| 3 | 3 | 3 | 3 | 3 | 3 | ||
| Макс. толщина высечки (Индексная Станция) | Сталь Нержавейка |
3 | 3 | 3 | 3 | 3 | 3 |
| 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | ||
| Точность позиционирования | мм | ± 0,1 | ± 0,1 | ± 0,1 | ± 0,1 | ± 0,1 | ± 0,1 |
| Точность повторяемости | мм | ± 0,05 | ± 0,05 | ± 0,05 | ± 0,05 | ± 0,05 | ± 0,05 |
| Скорость вращения турели | об/мин | 30 | 20 | 20 | 20 | 20 | 20 |
| Скорость вращения автоматического индекса | об/мин | 150 | 150 | 150 | 150 | 150 | 150 |
| Макс. Вес листа | кг | 100 | 120 | 120 | 200 | 120 | 200 |
| Емкость жесткого диска | Гбайт | 80 | 80 | 80 | 80 | 80 | 80 |
| RAM Оперативная память | Гб SDRAM | 4 | 4 | 4 | 4 | 4 | 4 |
| Операционная система | ˗ | Windows 7 | Windows 7 | Windows 7 | Windows 7 | Windows 7 | Windows 7 |
| LCD цветной монитор Super VGA | — | 19» | 19» | 19» | 19» | 19» | 19» |
| USB порт | ˗ | 2 | 2 | 2 | 2 | 2 | 2 |
| Ethernet | — | 10/100 | 10/100 | 10/100 | 10/100 | 10/100 | 10/100 |
| Высота (H) | мм | 2310 | 2310 | 2310 | 2310 | 2315 | 2310 |
| Ширина (W) | мм | 4200 | 5360 | 5360 | 6300 | 5260 | 6160 |
| Ширина (со световым барьером) (W) | мм | 6200 | 7360 | 7360 | 8300 | 6260 | 6260 |
| Длина (L) | мм | 5600 | 5750 | 5750 | 6650 | 5260 | 6210 |
| Длина (со световым барьером) (L) | мм | 6600 | 6800 | 6800 | 7650 | 6260 | 7210 |
| Высота стола | мм | 940 | 940 | 940 | 940 | 940 | 940 |
| Вес приблиз | кг | 11000 | 12960 | 12960 | 18250 | 14000 | 21500 |
| Мотор гидравлической системы | кВт | 7,5 | 7,5 | 15 | 15 | ˗ | ˗ |
| Объем масляного бака | л | 180 | 180 | 240 | 180 | ˗ | ˗ |
| Давление воздуха | бар | 6 | 6 | 6 | 6 | 6 | 6 |
| Количество зажимов листа | шт. | 2 | 3 | 3 | 4 | 3 | 4 |
| Усилие зажимов листа | ˗ | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Тип стола | Щетки | Щетки | Щетки | Щетки | Щетки | Щетки | |
| Энергопотребление | кВт/ч | 7,5 | 7,5 | 15 | 15 | 6,21 | 6,21 |
| A станция — фикс 0.8 -12.7 мм | шт. | 11 | 11 | 11 | 11 | 11 | 11 |
| B станция — фикс 12.8 — 31.7 мм | шт. | 10 | 11 | 11 | 11 | 11 | 11 |
| C станция — фикс 31.8 — 50.8 мм | шт. | 1 | 2 | 2 | 2 | 2 | 2 |
| D — фикс 50.9 — 88.9 мм | шт. | 2 | 1 | 1 | 1 | 1 | 1 |
| B станция – авто индекс 12.8 — 31.7 мм | шт. | 2 | ˗ | ˗ | ˗ | ˗ | ˗ |
| C станция — авто индекс 31.8- 50.8 мм | шт. | 1 | ˗ | ˗ | ˗ | ˗ | ˗ |
| D станция – авто индекс 50.9 mm to 88.9 мм | шт. | ˗ | 3 | 3 | 3 | 3 | 3 |
| * : Специальный дополнительный стол должен быть добавлен к станку, и световые барьеры должны быть расположены в правильном положении. Максимальный вес листа 100 кг. | |||||||
