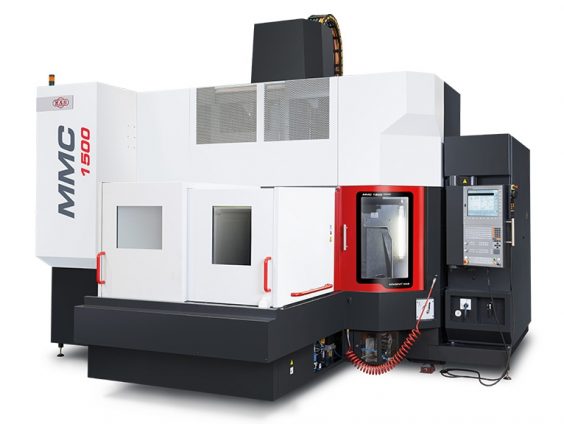

Портальный фрезерный центр MMC 1500
Портальный фрезерный центр MMC 1500 предназначен для высокоточной и производительной обработки горизонтальных, вертикальных и фасонных поверхностей от небольших и до очень объемных и тяжелых деталей. Типовые детали — это большие формы, штампы, сварные конструкции, отливки из всех материалов. Центр также может быть использован и для обработки нескольких различных деталей, размещенных в рабочем пространстве.
Станок выделяется исключительно жесткой и динамически постоянной конструкцией с температурной стабилизацией. Несмотря на массивность перемещаемых узлов, таких как поперечина и ползун, станок обладает отличной скоростью и большой подачей. Производительность подчеркивается автоматической заменой инструментов с возможностью внутреннего охлаждения и большим выбором принадлежностей. На выбор потребителя варианты требуемой мощности и скорости вращения рабочих шпинделей.
Станок ММС1500 предназначен для обработки фасонных поверхностей, сверления, расточки, развертывания, нарезки резьбы и фрезерования больших деталей, а также деталей сложной формы.
Варианты шпинделей: POWER PLUS, POWER, SPRINT, SPEEDКонструкция станка оптимизирована по методу конечных элементов и с помощью компьютерной объемной оптимизации.
Варианты станка: с одним и двумя столами (DT)
- Рабочее пространство станка — 1500 × 1300 × 600

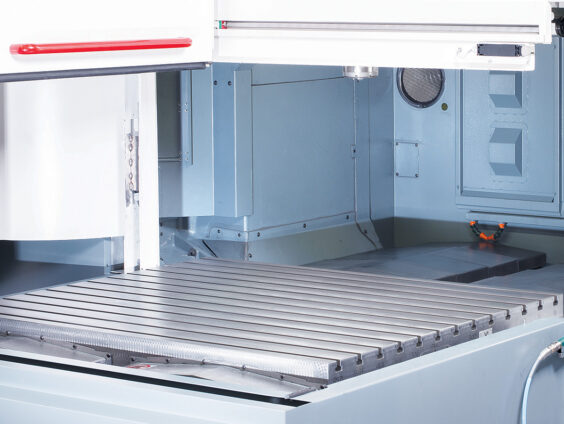

- Два отдельных стола 720 × 1000 × 600 (Оба рабочих пространства полностью закрыты кожухами и разделены)
Высокая динамика по осям X, Y, Z (скоростная подача до 45 000 мм/мин. и ускорение 5мс).
Подвижные части станка (стол, поперечина, ползун) установлены на линейных роликовых направляющих качения.
Шпиндель установлен на точных роликовых упорных подшипниках.
Цифровые, переменные, регулируемые приводы шпинделя и оси.
Рабочее пространство полностью закрыто.
Электрооборудование 3 × 400 В / 50 Гц
Система ЧПУ HEIDENHAIN / SIEMENS
Цифровые привода переменного тока шпинделя и осей X, Y, Z
Прямое линейное отмеривание
Охлаждающий агрегат для внешнего охлаждения
Центровой зажим инструментов
Автоматическая смазка подвижных частей
Маховичок
Карта ETHERNET
Тепловая компенсация
Комплект инструментов для технического обслуживания
Сопроводительная документация
Циркуляционное охлаждение шпинделя
Транспортер стружки — скребковый
Магазин инструментов с механической рукой
Освещение рабочего пространства
Охлаждающее электрошкаф устройство
Центровое охлаждение 2 МПа – тип AD
Центровое охлаждение 6 МПа – тип AD
Насадка для центрового зажима инструментов DIN 69872 — A — ISO 40
Насадка для центрового зажима инструментов DIN 69872 — A — ISO 50
3D зонд RENISHAW ОМР60
Инструментальный зонд RENISHAW TS27R
Ленточный фильтр СОЖ FS 100
Фильтр масляного тумана Filtermist FX
Ручная промывка рабочего пространства
Световая сигнализация состояния станка (маяк)
Удаленная диагностика
MAS Machine Monitor – ПО для мониторинга состояния станка в режиме он-лайн
MAS GSM Monitor – Информация о состоянии станка и управление по мобильному телефону
Опции системы ЧПУ HEIDENHAIN
| ТЕХНИЧЕСКИЕ ДАННЫЕ | MMC 1500 | MMC 1500 DT | ||||
| Общее рабочее пространство – совместное движение столов | Максимальный размер детали | мм | 1 500 × 1 300 × 600 | 720 × 1 000 × 600 | ||
| Полезная площадь стола | мм | 1 500 × 1 300 | 720 × 1 000 | |||
| Ход салазок по оси Х | мм | 1 500 | ||||
| Ход стола по оси Y | мм | 1 300 | 1 000 | |||
| Ход ползуна по оси Z | мм | 600 | 600 | |||
| Удаление торца шпинделя от поверхности закрепления стола | мм | 150 — 750 (190 — 7501) | ||||
| Максимальная нагрузка на стол | кг | 2 500 | 1 250 | |||
| Т-шлицы (количество х шир. х шаг) DT | мм | 13 × 18 × 100 | 5 × 18 × 125 | |||
| Подачи | Диапазон подач по осям X,Y,Z | мм/мин | 1 – 45 000 | 1 – 15 000 | ||
| Скоростная подача по осям X,Y,Z | мм/мин | 45 000 | ||||
| Точность vdi/dgq 3441 | Точность установки координат X,Y,Z | мм | 0,01 | |||
| Точность повторного наезда | мм | 0,005 | ||||
| Габариты станка | Размеры горизонтальной проекции станка | мм | 4 940 × 5 390 | 4 650 × 3 900 | ||
| Высота станка | мм | 3 850 | 3 900 | |||
| Масса станка | кг | 17 000 | 16 000 | |||
| Общая потребляемая мощность станка | кВА | 85 | 55 | |||
| Рабочее давление в пневмосистеме | МПа | 0,6 | ||||
| ТЕХНИЧЕСКИЕ ДАННЫЕ ШПИНДЕЛЕЙ И МАГАЗИНА | POWER PLUS | POWER | SPEED | SPRINT | ||
| Шпиндель | Диапазон оборотов | мин-1 | 20 — 8 000 | 20 – 10 000 | 20 – 12 000 | 20 – 18 000 |
| Мощность привода шпинделя S1 / S6 40% | кВт | 39 / 50 | 20 / 26 | 32 / 48 | 25 / 35 | |
| Макс. крутящий момент S1 / S6 | Нм | 451 / 579 | 262 / 340 | 130 / 200 | 86 / 120 | |
| Конус шпинделя | HSK 100 | ISO50 | ISO40 | HSK-A63 | ||
| Магазин инструментов | Макс. количество инструментов в магазине | шт | 24 [40] | 24 [40] | 30 [60] | 30 [60] |
| Макс. диаметр инструмента в магазине | мм | 200 / 100 | 150 / 80 | |||
| Макс. длина инструмента в магазине | мм | 300 | ||||
| Макс. вес инструмента при автоматической смене | кг | 15 | 6 | |||
| Система управлени | HEIDENHAIN iTNC, SIEMENS SINUMERIK | |||||
