Система газокислородной резки AJAN с ЧПУ

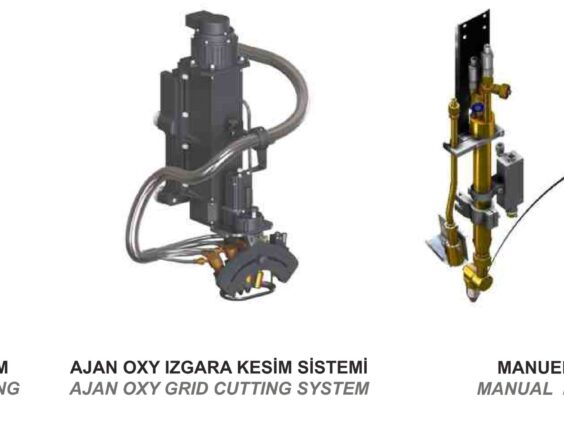

Система газокислородной резки AJAN с ЧПУ позволяет обрабатывать толщины до 200 мм включительно.Опционально предлагается ручное приспособление для разделки кромок.
• Возможна установка нескольких газокислородных резаков
• Автоматическое управление высотой резака в процессе резки (емкостный датчик)
• Автоматический пожег резака
• Автоматическое или ручное управление давлением и расходом газов
• Быстрая смена способов обработки, плазменной или газокислородной, с клавиатуры,
путем нажатия одной клавиши.
• Пакет автоматизированного программного обеспечения.
| Наименование | Примечание |
| Ширина рабочего стола | от 1500 до 6000 мм. |
| Длина стола для работ | от 3000 до 36000 мм. |
| Характеристики точности позиционирования | ±0,1 мм. |
| Характеристики скорости позиционирования | 15000 мм/мин. |
| Скорость, с которой может осуществляться резка | до 9800 мм в минуту |
| Толщина разрезаемого плазменной резкой металла | 0,8 — 100 мм. (с проколом листа до 40 мм) |
| Толщина разрезаемого газовой резкой металла | 3 — 200 мм. |
| Определение высоты при осуществлении газовой резки | Датчик емкостный |
| Используемые при плазменной резке газы | Кислород, азот, воздух, H35, F5 |
| Используемые при газовой резке газы | Кислород, пропан |
| Точность повторения | ±0,05 мм. |
| Питание плазменной дуги, источник | AJAN PP260 |
| Управление давлением газов | Автомат |
| Плазмотрон | AJAN |
| Резак, используемый для газокислородной резки | MESSER |
| Тип контроля высоты дуги | Автомат, по напряжению дуги |
| Двигатели, которые используются в оборудовании | АС серводвигатели по четырем осям |
| Система ЧПУ, используемая в оборудовании | AJAN CNC |

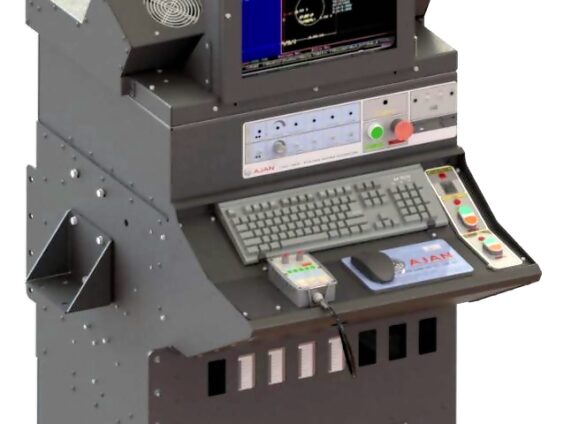

БЛОК ЧИСЛОВОГО ПРОГРАММНОГО УПРАВЛЕНИЯ AJAN
•Процессор Intel Pentium 3, 1.2 ГГц
•Материнская плата с поддержкой Intel Pentium 3
•Видео карта VGA 32 Mb
•Сетевая карта 10/100 Mbps
•Поддержка USB
•Оперативная память 128 Mb PCI 133 МГц
•Монитор LCD 15”
•Мышь PS/2
•Передача данных по локальной сети
•Флешь диск USB
•Пульт дистанционного ручного управления
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ
•Панель удаленного управления узлами станка (осушитель, вентиляция, генератор, воздушный фильтр)
•Бесплатный графический редактор AJAN CAD и библиотека деталей
•Функция продолжение обработки после аварийного отключения станка
•Работает со стандартами ESSI, ISO, G-коды, DXF формат
•Изменение величины припуска
•Бесплатное обновление программного обеспечения через интернет
•Используемые языки интерфейса: турецкий и английский
•Автоматическое определение положения листа на столе
•Блок управления ЧПУ производится полностью в компании AJAN, вы можете узнать любую подробную информацию о сервисном обслуживании, запасных частях или другому вопросу, обратившись в офис компании AJAN.

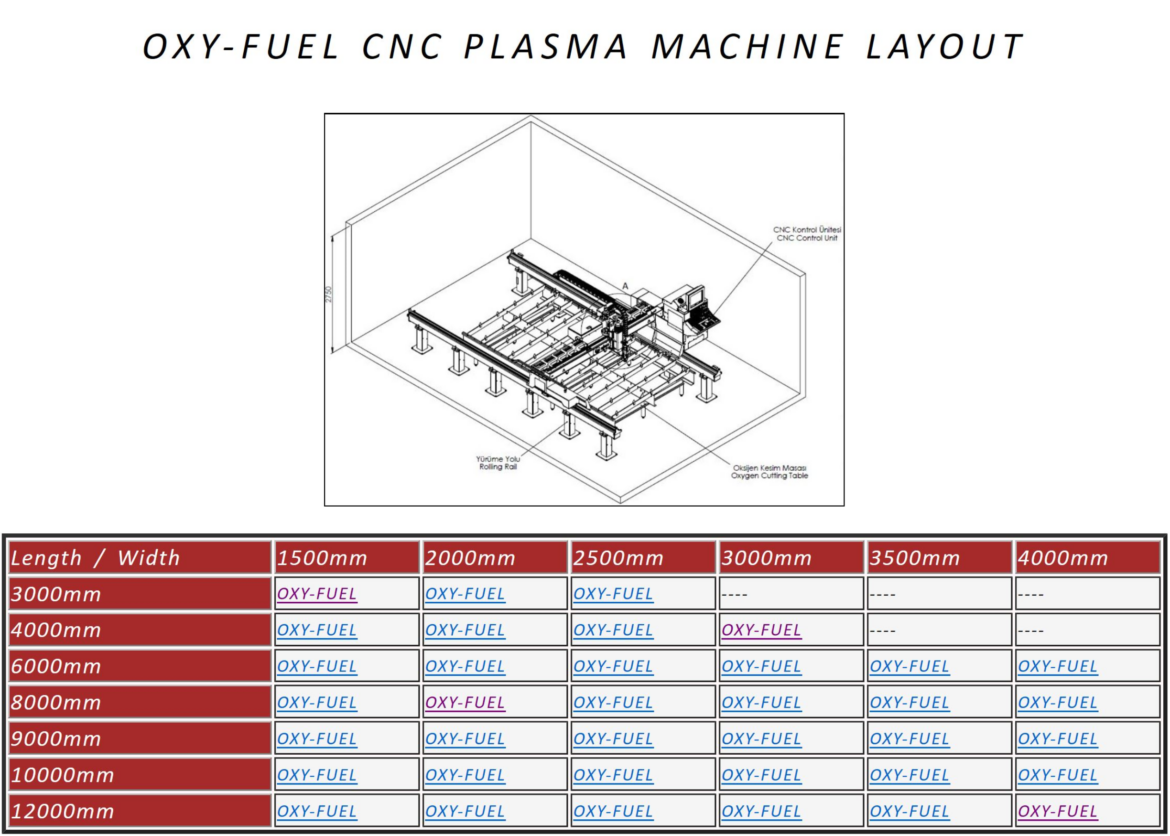

Нажмите на картинку и увидите различные схемы установки плазменного станка с ЧПУ.
